谈谈天线隔离度
看了华为Mate 30系列的发布会，华为Mate 30系列设计了21条天线
其天线拆分大致如下：
LB(n28+LTE低频）：2个
MB/HB(n1/n3/n38/n41+LTE中高频):4个
n78/n77:4个
N79:4个
WiFi 2.4GHz MIMO：2个
WiFi 5GHz MIMO：2个
GNSS L1:1个
GPS L5:1个
NFC:1个
其中14个给5G，并支持8个5G频段，总共21根天线。可以说是在5G手机领域实现了绝对的领先。

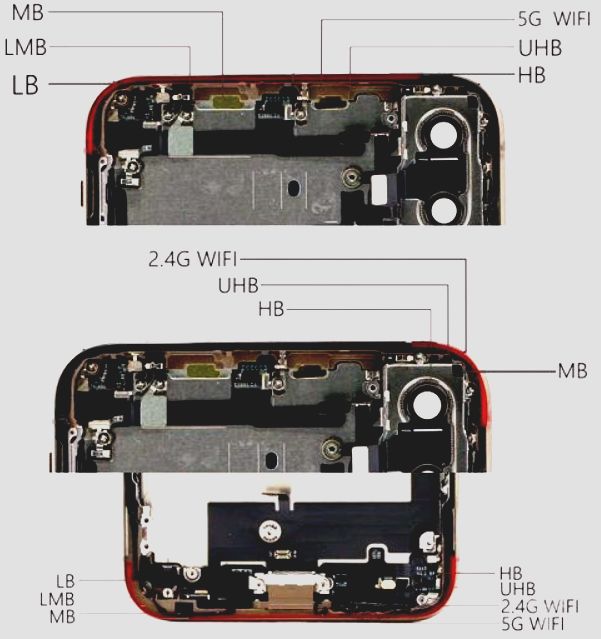

我们以某5G手机为例，它的内部天线布局如下：
在一个6.62英寸的空间尺寸下，放置如此多的天线，最为头疼的问题就是天线之间的隔离度。
什么是隔离度呢？

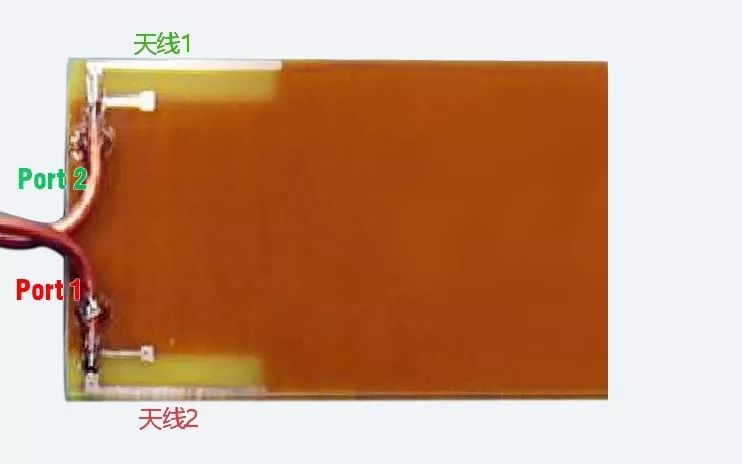

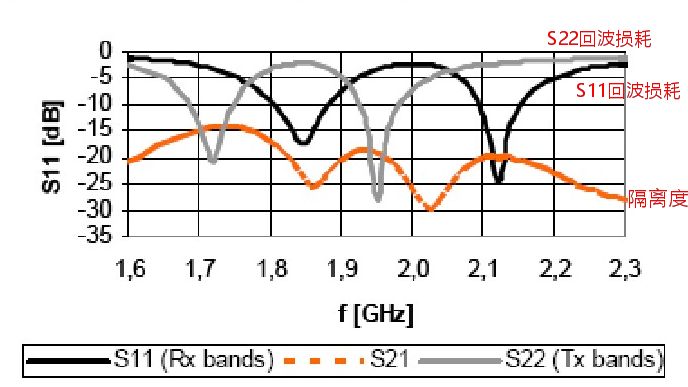

将两个天线看成一个两端口网络。要考虑降低两个天线间的干扰，实际上就是要使这个两端口网络的传输系数S21的幅度很低。在此情况下，这个传输系数的幅度又称为隔离度(单位常用dB),如下图：
对于通讯终端的天线一般要求隔离度大于15dB，如果隔离度太小，不但会降低天线本身的性能，还会互相干扰。
增加隔离度、降低天线之间的干扰的方法：
1、增大天线间的物理距离。天线的物理距离是影响天线隔离度的因素之一，增大两个天线之间的物理距离可以减小表面波耦合，减小空间耦合。
2、采用不同的天线形式（如单极、IFA、PIFA）。影响天线隔离度的另一因素是天线的辐射方向、天线增益，采用不同的设计形式隔离度会更高。
3、采用不同的极化方式。极化隔离是增加天线隔离度的有效方法，比如垂直极化和水平极化交叉使用可以增加天线隔离度。
4、天线后面接滤波器。滤波器可以选择性的过滤掉所需带宽以外的干扰，从而提高天线隔离度，降低天线之间的干扰。
天线收发隔离度的好坏,将影响到系统能否正常工作。如果隔离度较差,产生干扰使发射功率降低,达不到发射机的额定输出功率,同时使接收机灵敏度降低,从而降低了有效通讯距离。
